丹阳市皇塘镇龙城金属制品厂

常州市新北区奔牛镇奔里线1公里处(奔牛医院西1公里)


正常工作时间:08:00-18:00
其他时间请拨打13815013708

新闻资讯

业界资讯

为什么阳极氧化需要优质铝材

   铝及铝令金的成分及热咎理状况对所生成的阳极氧化膜的外观及性能有很大的影响。如进行硫酸阳极氧化时,含量高的铝合金精密铝管,由于Cu:Al的溶解使膜层比较疏松、多孔,含硅高的铝。合金膜层灰暗。畲铜大于5%或含硅大于7.5%的铝合金不宜进行铬酸阳极氧化。含铜或硅含量高的铝合金不能按膏规的方式进行硬质阳极氧化,而必须选用特种波形的电源进行。


  表1一般装饰要求阳极氧化用铝材中的其他成分及杂质最大允许含量

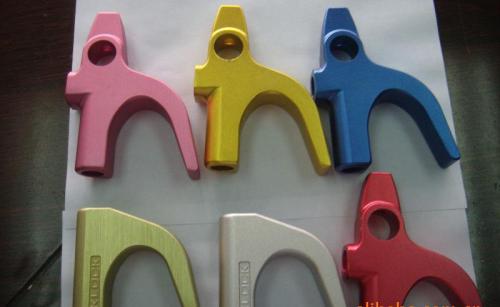

  对于装饰性阳极氧化,对铝及铝合金材质的要求就较高。一般只有纯铝、包铝、铝镁、铝锰合金才能染着较鲜艳的色彩。而对于含硅、铁较高的合金,因所得氧化膜颜色较暗而只能染着深的颜色。铝及铝合金零件进行装饰性阳极氧化时,在选材上应注意以下几点:

  对于要求镜面状态表面的零件,必须选择铝含量高于99.99%的高纯度铝或5A66铝镁合金。零件经化学或电化学抛光后进行硫酸阳极氧化可得到无色、透明、光亮的膜层,可染着上各类鲜艳的色彩。

  对于要求表面光亮度比上面低一些的零件,可以选用含铝量高于99.9%的工业高纯铝和LT65、LT67的铝镁合金。

  对于一般装饰要求的零件,对铝材中其他成分及其杂质有一最大允许含量要求,其数值见表1。其中最好选用铝镁合金铝制品加工.。

元素   最大允许含量(质量分数)(%)

 Fe    0.5

 Si    2~3

 Cu    1~2

 Mn    0.5~0.8

 Mg    7

 Zn    6~8

 Ti    0.3

 Cr    0.3

【表1】

  选用铝材时,还应注意:

  1)选用的铝材表面不应有严重的划伤,组织缺陷和夹杂。它们会影响氧化膜层的外观和抗蚀性。

  2)某些铝合金应使用合理的规范进行热处理。晶粒的大小对氧化膜的结构和性能有一定影响。粗大的晶粒在氧化过程中反应不均匀,常出现橘皮状外观。因此,一般均希望铝材有较细的晶粒结构。

...


搜索

新闻资讯

联系我们

丹阳市皇塘镇龙城金属制品厂

手机:13815013708

电话:

地址:常州市新北区奔牛镇奔里线1公里处(奔牛医院西1公里)

资讯推荐
